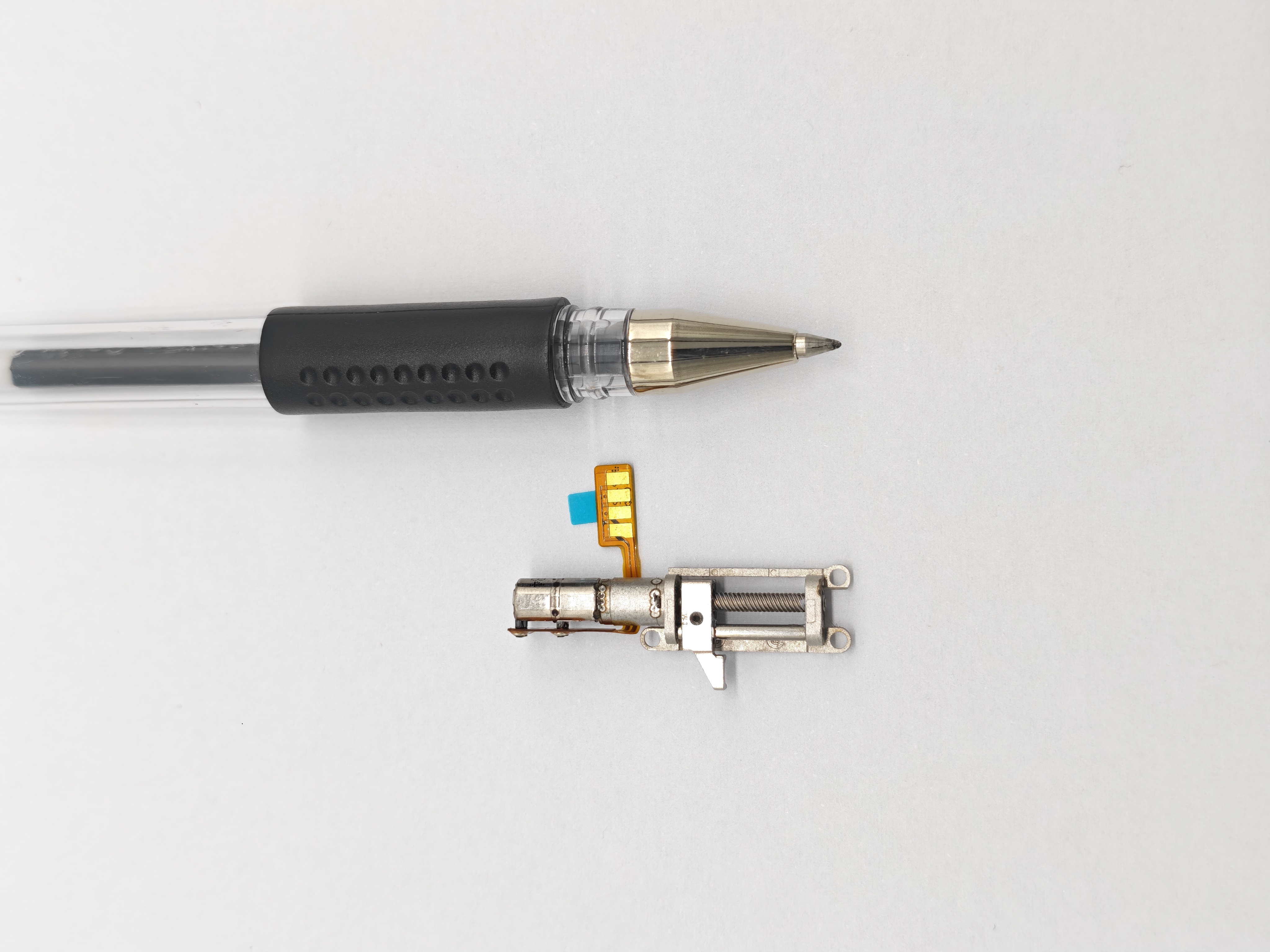

NIDEC公司这款∅6mm带减速箱的直线步进电机（LPD4R5SG系列）的加工难度极高，是微型精密机械制造的典型挑战。在有限的尺寸空间内高度集成了∅6mm行星齿轮箱与高精度丝杆，完成了微米级公差的转子定子装配、极细绕线的绕制、高精度螺杆的螺纹加工。解决了任何微小偏差都会导致振动、噪音与推力不足，以及减速箱输出轴与电机螺杆的高同心度，以及批量生产的一致性等一系列的难点。 是精密加工、材料工程和微装配技术的综合体现。

直线电机性能参数如下：

  • 额定电压：5V
  • 质量：2.6g
  • 电机单体步矩角：22.5°
  • 减速比：1：20.25
  • 每步行走距离：0.0072mm
  • 推力：>3.04N （@速度2400pps）
  • 直线移动速度：17.4mm/s （@2400pps，负载350g）

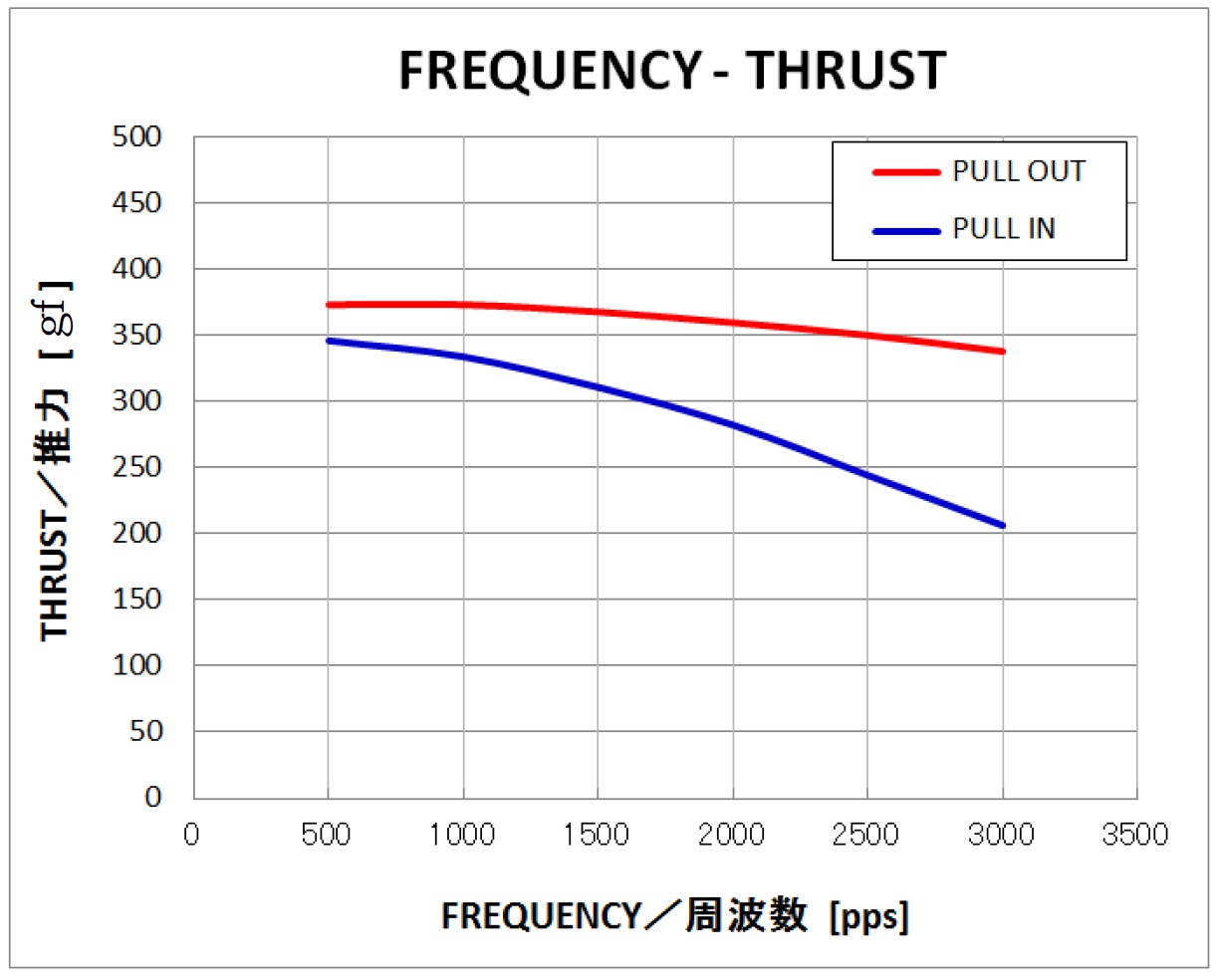

  • 特性曲线

  • 外形尺寸图：请见下载文档
  • 用途：内窥镜调焦变焦，手机镜头升降，显微镜自动对焦，移液器等

如需更详细资料，请留言或邮件联系。
