直接测量直流无刷电机的转速、无需额外搭建电路的设备主要有以下几类：

1. 手持式非接触转速表（最常用、最方便）

  • 激光/光电转速表：发射激光或光束到旋转物体（如电机轴、贴的反射标记）上，接收反射信号直接计算并显示转速（RPM）。
  • 特点：即开即用，安全距离测量，适合现场检修、临时测量和无法安装传感器的场合。

2. 接触式数字转速表

  • 离心式/接触式转速表：表头末端配有橡胶锥头或齿轮，直接顶住电机轴中心，通过机械接触传动来测量。
  • 特点：需要物理接触，适用于轴端可接触的场合，但可能因打滑影响精度。

3. 示波器

  • 适用条件：同样需要电机有FG信号、霍尔信号或编码器脉冲信号输出线。
  • 方法：探头连接信号线，测量脉冲频率，从而计算转速。
  • 特点：能观察波形质量，但设备昂贵，操作较复杂，主要用于诊断分析。

4. 带频率测量功能的万用表

  • 适用条件：仅适用于电机本身已引出FG（频率发生器）信号线的情况（常见于风扇、部分直流无刷电机）。
  • 方法：将万用表调至频率测量档，表笔直接接触FG线和地线，屏幕会直接显示频率值（Hz），可换算为转速。
  • 特点：经济便捷，但前提是电机必须有FG信号输出接口。

在对直流无刷隔膜泵进行转速测量时，由于其电机输出轴与泵头内部连接，外部无裸露轴端可供粘贴反光标记，因此无法采用非接触式光学测速或接触式测速等常规方法。同时，示波器测速操作相对复杂，需操作者具备相应的专业知识和技能。在此情况下，使用具备频率测量功能的万用表进行测速，成为一种兼具便捷性、经济性与可操作性的高效替代方案。

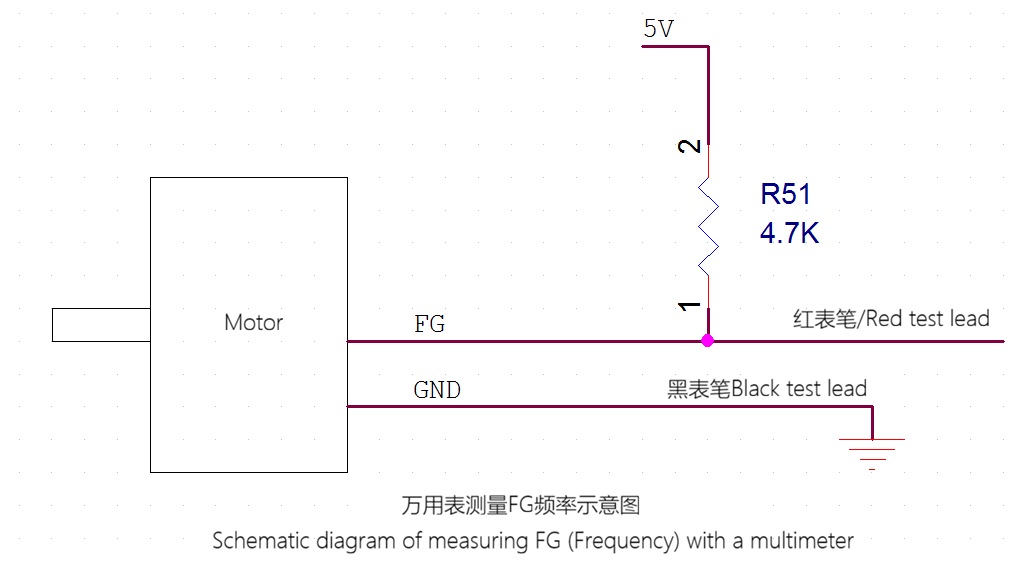

以下是万用表测隔膜泵转速的接线图：

注：NIDEC带FG信号输出的隔膜泵型号有：00H704V310、00H220H012、00H220H022、00H220H024、00H220H032、00H220H035、00H220H042、00H704K610、00H220H012-1、00H220L230、00H220R200
