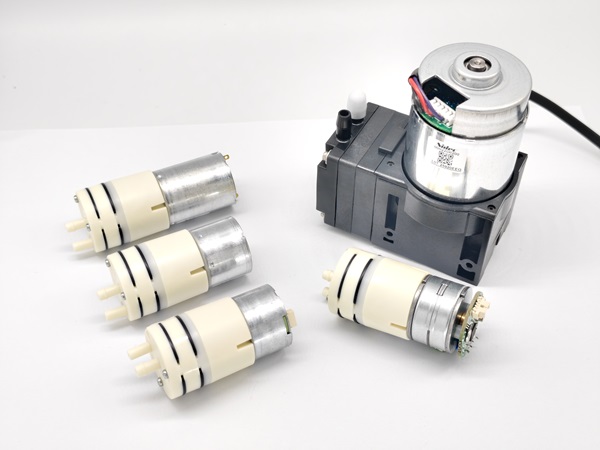

编者按：​ 本文汇总了NIDEC当前全系列量产型隔膜泵产品，依据输送介质划分为气泵与液泵两大类，旨在为用户的选型工作提供清晰指引。


🔧 NIDEC 微型隔膜泵规格（空气用）

项目00H220H06000H220H060-100H220H020/2200H220H040/42
电机类型直流有刷直流无刷直流无刷直流无刷
定格电压6 V6 V12 V24 V
流量1.1 L/min 以上1.1 L/min 以上​1.1 L/min 以上​1.1 L/min 以上​
工作电流 400 mA以下480 mA以下320 mA以下170 mA以下
真空到达度−40 kPa​以上−40 kPa​以上−40 kPa​以上−40 kPa​以上
最高压力90 kPa​以上90 kPa​以上90 kPa​以上90 kPa​以上
线圈绝缘等级A 种A 种A 种A 种
使用寿命300 H 以上3000 H 以上3000 H 以上​3000 H 以上​
噪音60 dB 以下60 dB 以下60 dB 以下60 dB 以下
起动电压1 V5 V8 V8 V
本体重量63 g39 g45 g45 g
尺寸图ABCC
橡胶材质EPDMEPDMEPDMEPDM


项目00H220H02400H220H043
电机类型直流无刷直流无刷
定格电压12 V24 V
流量1.8 L/min 以上​1.8L/min 以上​
工作电流 320 mA以下170 mA以下
真空到达度 −−
最高压力 90 kPa​以上90 kPa​以上
线圈绝缘等级A 种A 种
工作寿命3000 H 以上​3000 H 以上​
噪音61 dB 以下61 dB 以下
起动电压8 V8 V
本体重量45 g45 g
尺寸图CC
橡胶材质EPDMEPDM


项目00H220R20000H220R200
电机类型直流无刷直流无刷
定格电压12V24 V
流量2.7L/min 以上4.0L/min 以上
空载电流350mA以下500 mA以下
真空到达度-78kpa-78kpa
最高压力250kpa250kpa
线圈绝缘等级FF
使用寿命2000H以上2000H以上
噪音67dB 以下67 dB 以下
起动电压11.4V11.4 V
本体重量370g370 g
尺寸图DD
橡胶材质EPDMEPDM
注明：提供 2 种橡胶材质​供选择，标准款为EPDM材质，主要用途是用于加压（正压），具有优异的耐臭氧性和耐药品性。NBR（定制款），主要用途是用于吸引（吸气/负压），也可用于水。

💧 NIDEC 微型隔膜泵 规格归纳（液体用）

项目00H220H05000H220H06100H220H01200H220H012-100H220H032/03500H220H042-100H220L230
电机类型直流有刷直流有刷直流无刷直流无刷直流无刷直流无刷直流无刷
额定电压6 V6 V12 V12 V24 V12 V12 V
流量310 ± 80 ml320 ± 80 ml330 ± 80 ml320 ± 80 ml320 ± 80 ml350 ± 80 ml320 ± 80 ml
工作电流 270 mA以下270 mA以下250 mA以下250 mA以下150 mA以下——150 mA
自吸可能扬程约2米4米以上约2米约2米约2米​4米以上约2米​
最高压力 90 kPa90 kPa90 kPa​90 kPa​90 kPa​90 kPa90 kPa​
线圈绝缘等级A 种A 种A 种A 种A 种A 种A 种
使用寿命 300 H 以上300 H 以上3000 H 以上3000 H 以上3000 H 以上​3000 H 以上​3000 H 以上​
噪音50 dB 以下50 dB 以下50 dB 以下50 dB 以下50 dB 以下50 dB 以下50 dB 以下
起动电压1 V1 V8 V8V8 V8V8V
本体重量63 g63g45 g45g45 g45g45g
尺寸图AACC CCC
橡胶材质EPDMEPDMEPDMEPDMEPDMEPDMFKM
💡 注明：提供 2 种橡胶材质​供选择，标准款为EPDM材质，FKM为定制款。

📌外形尺寸图

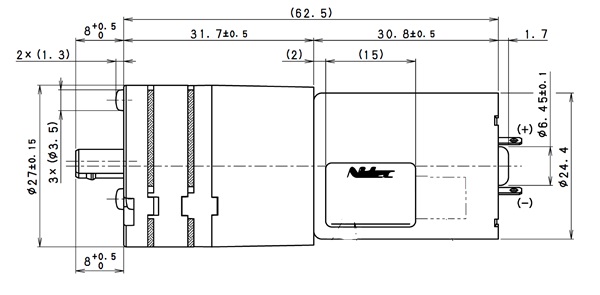

尺寸图A：

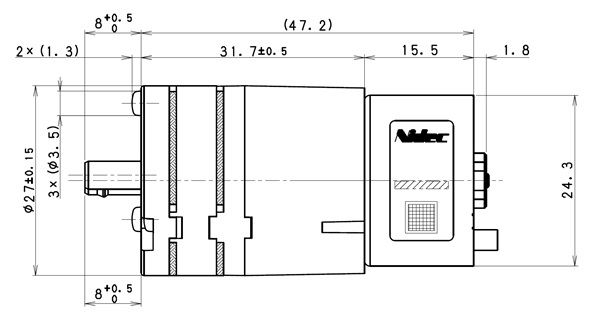

尺寸图B：

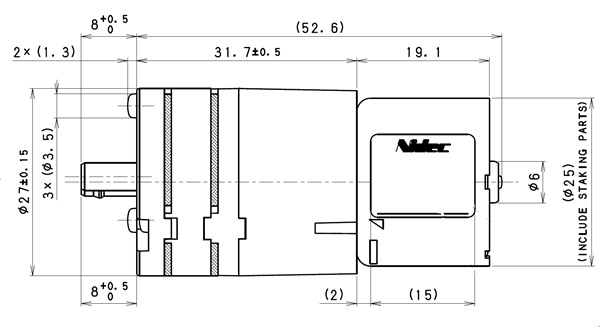

尺寸图C：

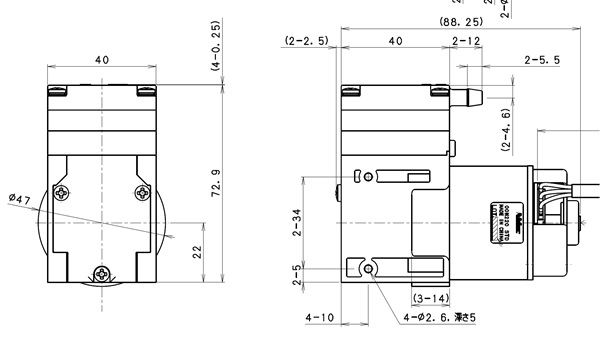

尺寸图D：
