NIDEC 24H 系列可定位无刷电机，本质上是一款把无刷马达、编码器、驱动 IC、单片机集成在一个 φ42mm 电机壳里的All-in-One 低成本伺服，上游用脉冲信号下达指令，下游由内部单片机闭环执行定位/转速/保持力，对外接口简单到只需 24V 电源 + 几根逻辑信号，因此常被定位为步进电机的升级替代品和传统交流伺服的经济型替代方案。
🎯 产品定位：集成的低成本伺服
马达内部回路板集成了传感器 、 编码器 、马达驱动 IC 、单片机，具备：
- 定位功能：通过输入脉冲信号可控制转速，并实现定位与保持力
- 无刷化优势：低耗电、无脱调（失步）、可瞬时启动/反转
- 小型化：比同功率步进电动机重量轻、尺寸小，便于产品省资源、小型化
NIDEC 官方把 24H 系列定义为"Compact high output positioning control motor"，强调体积小、输出高、效率高、振动噪声低、带定位控制，并且定位控制能做到步进电机难以实现的无失步位置控制。是一款高度集成化、低成本伺服电机。
🔌 接口与信号定义（12 针连接器 S12B-ZR-SM4A-TF）
| 引脚 | 名称 | 方向 | 功能说明 |
|---|---|---|---|
| 1 | STMP | IN | 脉冲输入端子（定位指令） |
| 2 | START | IN | 使能，High 有效：High 时接受 STMP & CW/CCW，Low 时不接受 |
| 3 | 3.3V/5.0V | IN | 逻辑电源，3.3V 或 5.0V 可选 |
| 4 | CW/CCW | IN | 方向切换，CW = Low / CCW = High |
| 5 | READY | OUT | 状态输出，High 正常动作 / Low 停止或异常 |
| 6 | RESET_N | IN | 单片机复位，Low 有效 |
| 7 | TOOLO | — | 悬空，无需连接 |
| 8 | ENCB | OUT | 编码器 B 相 |
| 9 | ENCA | OUT | 编码器 A 相 |
| 10 | SGND | IN | 信号地 |
| 11 | GND | IN | 电源地 |
| 12 | VM | IN | 24V 主电源 |
外部需要给的只有 24V 主电（VM）+ 3.3/5V 逻辑电 + STMP 脉冲 + START 使能 + CW/CCW 方向，是典型的"脉冲 + 方向"步进式指令接口，但内部执行的是无刷闭环伺服算法。

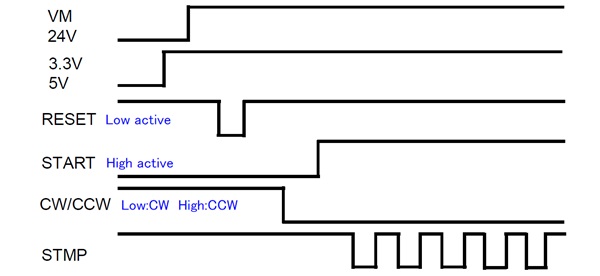

⚙️ 控制时序要点
- 单片机上电时 RESET 功能动作
- 脉冲输入必须在 START 信号拉 High 至少 1ms 后才生效（START 拉高前的脉冲不处理）
- 马达处于 START 状态但没有脉冲输入时，自动进入保持力（抱闸）状态
- STMP 脉冲条件：频率 ≤ 20kHz，高电平 ≥ 5μs
- 推荐以 100ms 的加减速时间进行起动或停止
- 500 rpm 以下回转精度会下降

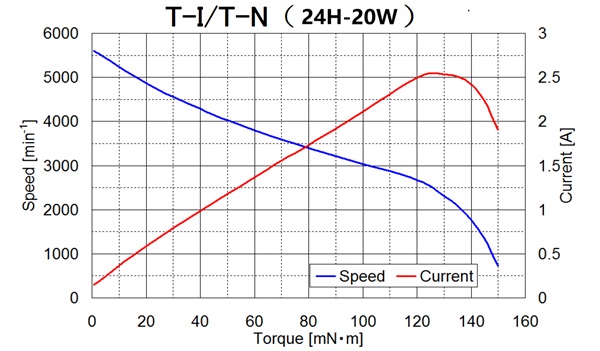

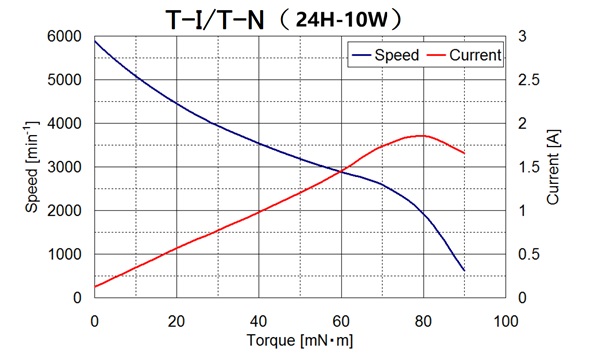

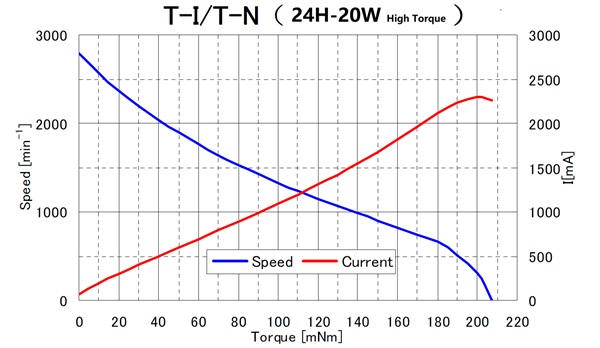

📊 性能规格（24H 系列）
3 种功率版本，直径均为 φ42mm：
- 24H-10W：输出功率 10W 级 （最大输出功率18瓦）
- 24H-20W：输出功率 20W 级 （最大输出功率30瓦）
- 24H-20W（高扭矩版） （最大输出功率14瓦）
- 机身长度 34mm（10W）/ 43mm（20W）
- 编码器 400 ppr，定位精度 ±0.9°
- 转速范围 0~4000 rpm
🛡️ 保护功能与异常恢复
出现以下任一情况时，内部判定为错误，马达停止：
- 马达处于保持力状态，且 PWM 99% 以上持续 4 秒以上
- 马达回转时，位置偏差 ≥ +30,000 或 ≤ -30,000
- 保持力状态时，位置偏差 ≥ +41 或 ≤ -41
恢复条件（满足任一即可）：
- 重新上电
- START 端子 Low → High 再次触发
- 输入 RESET 信号
⚠️ 恢复后，之前输入的脉冲信号作废，需要重新发送。
✅ 相对步进电机的核心优势
- 不会失步：无刷闭环控制，不存在步进电机高速丢步、累积误差的问题
- 瞬时启停与反转：无脱调困扰
- 更低功耗：无刷电机固有优势
- 更小更轻：同等扭矩下体积重量优于步进
- 定位 + 保持力一体化：STOP 时自动抱闸，无需外部刹车机构
🏭 典型适用场景
高速打印机、复印机、金融设备、医疗设备、蠕动泵、搅拌设备、自动化设备，输液泵，注射泵、家用电器，压机，加工/检测设备等，可替有刷电机和步进电机，解决电磁噪声、寿命短、能效低、振动噪声大的问题。
