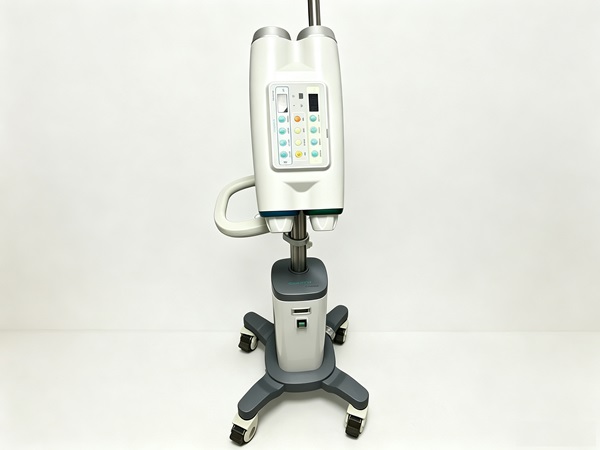

CT 高压注射泵（双筒）技术要求
CT 高压注射器用于增强扫描时快速推注碘对比剂，其核心执行机构为电机驱动丝杠（或经减速机构）推动活塞。结合行业通用规范与设备实际工况，技术要求梳理如下：
1. 推力与压力要求
- 注射压力：单筒工作压力范围 50–350 psi（约 0.34–2.4 MPa），对应活塞推力约 600–4500 N（按 200 mL 针筒内径 ≈ 50 mm 估算）
- 峰值压力保护：系统需具备超压自动降速/停机功能，压力上限可设
2. 流速与流量要求
- 流速范围：0.1–10.0 mL/s，步进 0.1 mL/s
- 多相注射：支持 ≥5 段流速曲线（如造影→冲管→盐水）
- 注射容量：单筒 50 / 100 / 150 / 200 mL，双筒独立控制
- 流量精度：≤ ±1%（高端设备 ±0.5%）
3. 运动控制与定位精度
- 位置控制：通过脉冲（CLK 信号）控制，类似步进电机的开环定位方式
- 启停响应：加速时间 0.2–0.5 s 建立满流速，减速平稳
- 同步联动：支持与 CT 扫描触发信号（DICOM/X 线门控）同步，延迟 0–600 s 可调
4. 电气与环境
- 供电：DC 24 V（整机开关电源或电池供电）
- 噪音：设备运行噪音 ≤ 50 dB(A)，低速时无刺耳电磁声
- 连续工作：可连续完成多患者、多期相注射（断热连续运转）
- 安全：气泡检测、管路阻塞、外渗保护、紧急停止

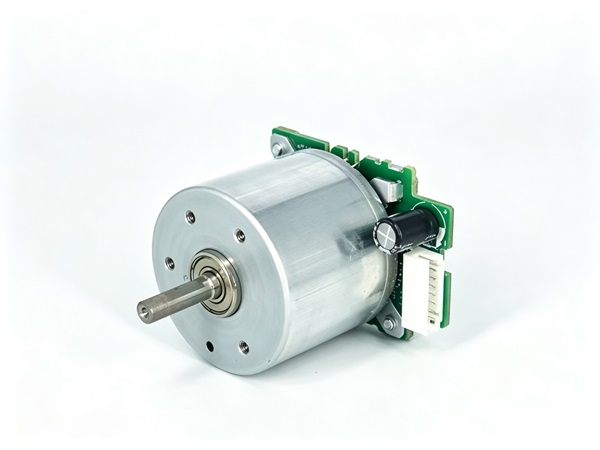

24H 无感可定位直流无刷电机（SP43-40）的适配优势
Nidec 24H 系列（SP43-40，标称 40 W，实测可达约 70 W 输出）是一款控制电路与电机本体一体化的内转子无刷电机，采用无感可定位控制技术，通过输入脉冲信号即可实现类似步进电机的位置/速度控制，无需外接驱动板。其在 CT 高压注射器（尤其是双通道机型）中的优势如下：
1. 小体积、轻量化，大幅压缩整机尺寸
| 对比项 | 传统 57 角 HB 步进电机 | SP43-40 无感可定位无刷 |
|---|---|---|
| 外形截面 | 57×57 mm | 42×42 mm（直接替换） |
| 外置驱动板 | 需要 | 不需要（内置控制回路） |
| 重量 | 较重 | 同等出力下大幅轻量化 |
传统方案需电机 + 外置驱动板 + 散热空间；SP43-40 将控制回路集成于电机本体，更小尺寸空间内可直接替换 57 角 HB 步进电机，且不需要外置驱动板。对于双通道 CT 高压注射器，两个注射头并排布置，机头宽度往往受电机尺寸制约——采用 SP43-40 可显著缩减机头体积，让设备更紧凑、更易在狭窄 CT 机房内移动和定位。
2. 高功率密度，减速后满足推力需求
- 标称 40 W，实测输出可达 约 70 W（用户实测数据）
- 额定扭矩 240 mNm，额定转速 3000 min⁻¹
- 通过减速齿轮箱可将输出扭矩提升至负载需要的扭矩，完全覆盖 CT 注射活塞所需的推力
- 转速范围 0–5000 rpm，配合丝杠与减速箱，可覆盖 0.1–10 mL/s 甚至更大流速范围
3. 效率优异，电池供电续航更长
- 额定负载下效率优于同等 HB 步进电机（步进电机效率通常仅 30–50%，无刷方案可达 70–80% 以上）
- 对于移动式 CT 高压注射器或电池备份（UPS）场景，高效率意味着充电次数显著减少
4. 噪音与振动显著改善
- HB 步进电机低速时存在明显的齿槽转矩噪音和高频电磁声
- SP43-40 采用无感控制，低速位置检测电磁音频率在 15–18 kHz 变动，超出人耳听感范围，听感上噪音基本消失
- 对于 CT 机房这种相对安静的环境，低噪音可提升患者舒适度与医护操作体验
5. 控制兼容性好，便于方案移植
- 与 HB 步进电机一样，输入 CLK 脉冲信号即可控制位置/速度，控制接口兼容
- 现有基于步进驱动的控制板软件改动小，硬件只需替换电机端
- 支持 S 字加减速指令，可减少惯量冲击，使活塞启停更平稳
6. 需要关注的精度特性（选型建议）
根据规格书对比数据，SP43-40 在以下方面与 HB 步进电机有差异，需结合实际工况评估：
| 特性 | HB 步进电机 | SP43-40 | 对 CT 注射的影响 |
|---|---|---|---|
| 回转精度 | 优 | 优 | |
| 位置误差 | 极小 | 停止/匀速 ±3°° | 配合丝杆与减速比，位置误差可以忽略 |
| 失步风险 | 低 | 无 |
精度核算示例：若减速比 15:1、丝杠导程 5 mm，电机 ±3° 位置误差对应活塞位移约 ±0.625 μm，远小于 0.1 mL（≈20 μL）的剂量步进，稳态精度完全够用。对 CT 高压注射的流量精度（±1%）要求，该电机方案精度够用。
SP43-40 电机技术参数
电机资料整理的核心参数如下：
| 项目 | 规格 |
|---|---|
| 产品系列 | 24H 内转子无感可定位无刷电机（SP 系列） |
| 代表型号 | SP43-40（40 W 级，实际功率可达约 70 W） |
| 外形尺寸 | 截面 42×42 mm（与 42 角 HB 步进电机同等空间） |
| 额定电压 | DC 24 V |
| 额定输出 | 40 W（标称），实际约 70 W |
| 额定扭矩 | 240 mNm @3000rpm |
| 转速范围 | 0–5000 rpm |
| 控制方式 | 无感可定位控制，输入 CLK 脉冲信号（类似步进电机） |
| 控制回路 | 内置（电机与控制电路一体化，无需外置驱动板） |
| 效率 | 额定负载下优于同等 HB 步进电机（见扭矩-效率曲线） |
| 噪音特性 | 低速电磁音 15–18 kHz（超出人耳听感），听感噪音消失 |
| 重量 | 260g （同等出力下较 HB 步进电机大幅轻量化） |
| 位置误差 | 停止/匀速 ±3° |
| 可替换性 | 同等空间可切换 42角 HB 步进电机；同等电气特性可切换 57与86角 HB 步进电机 |
应用提示：针对 CT 高压注射器双筒机型，通过配置行星齿轮箱与滚珠丝杠实现活塞推进。整机双筒共需 2 台电机，总安装空间较传统步进方案可缩减约 30–40%。
总结：Nidec 24H SP43-40 凭借 42 mm 机身、内置驱动、70瓦输出、高效率、低噪音 等特性，通过减速齿轮箱匹配丝杠后，能够很好地满足 CT 高压注射器的推力、速度、精度与体积要求，尤其适合双通道紧凑型 CT 高压注射器的新品开发与传统设备升级替换。
