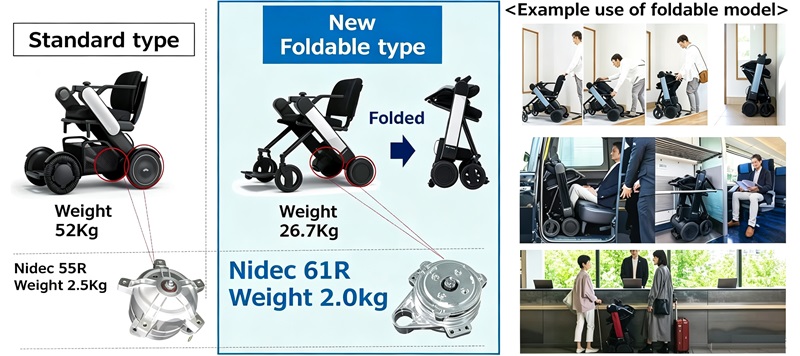

尼得科（Nidec）针对电动轮椅应用，正式推出了升级型号 61R（减速比 1/25），用以替代旧型号 55R（减速比 1/20.235）。新款电机在保持甚至降低体积重量的同时，重点提升了低速大扭矩性能，并优化了能效比，更符合现代电动轮椅对爬坡能力、续航里程及控制精度的要求。

核心电气与性能参数对比（额定基准：DC 24V / 150W）

下表汇总了新旧两款电机在关键性能指标上的差异（测试驱动方式：55R为方波驱动，61R为正弦波驱动）：


参数项55R (旧款, 减速比 20.235)61R (新款, 减速比 25)变化解读
最大连续扭矩​7.7 N·m14 N·m​显著提升（+82%），爬坡与重载启停能力更强
最大连续转速​182 min⁻¹123 min⁻¹减速比增大，输出转速降低，符合轮椅安全时速需求
最大连续电流​8.7 A10 A扭矩增大带来的正常电流上升
空载转速​218 min⁻¹170 min⁻¹减速比调整后的自然结果
空载电流​2.5 A1 A​损耗更低，待机或平路巡航时续航更长
堵转扭矩 (MAX)​78.5 N·m35 N·m​注：61R表格标注为MAX torque，策略可能更偏向保护
堵转电流​67.8 A— (未标注)-
端子电阻​0.1 Ω0.084 Ω内阻略降，导电效率微升
极槽结构​10P12S8P12S磁极优化，适配正弦波驱动以减小转矩脉动
轴承​滚动轴承滚动轴承一致
编码器 / 传感器​无 / 3 Hall IC无 / 3 Hall IC均依赖霍尔传感器进行转子位置反馈
电机重量​2500 g2000 g​减重 500g，有助于整车轻量化
测试驱动方式​方波驱动正弦波驱动61R采用更先进的正弦波驱动，运行更静音、更平滑

性能趋势小结：

  • 55R：偏向高转速应用，连续驱动区域较宽，但空载电流偏大。
  • 61R：通过增大减速比（20.235→25），实现了扭矩的近乎翻倍，同时空载电流大幅降低，效率曲线在低速大扭矩区表现更优，且整体重量更轻，非常适合电动轮椅的实际路况。


61R 电机接口与引脚定义（两种可选方案）

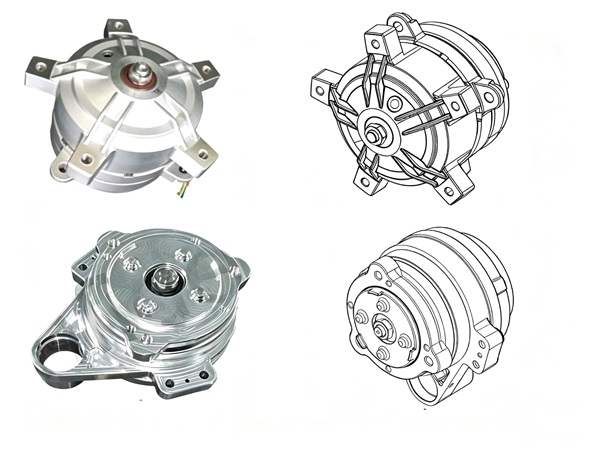

新型号 61R 提供了 Option A​ 与 Option B​ 两种连接器方案，主要区别在于支架设计与引脚排列，方便客户根据整车布线需求进行选择。

通用电气特性（适用于两种选项）

  • 电机驱动电压：三相绕组（U/V/W）支持 16~48 V DC​ 宽电压输入。
  • 霍尔传感器供电：VCC 范围 3~5.5 V，霍尔输出为 0~VCC 的数字信号，最大输出电流 ±1 mA。
  • 刹车控制：具备 BRAKE+ / BRAKE− 输出信号，用于电磁刹车驱动。
  • 温度检测：内置热敏电阻，TH 引脚输出随温度变化的模拟电压（25℃ 时约 2.5 V，80℃ 时约 0.46 V，基于 3.3 V 供电典型值），便于控制器监测电机温升。
引脚信号名称导线颜色输入/输出备注
1U_WINDING红I/O16~48 V，U相输出
2V_WINDING白I/O16~48 V，V相输出
3W_WINDING黑I/O16~48 V，W相输出
1*VCC红IN3~5.5 V，电源
2*U_HALL黄OUT0~VCC，U相霍尔
3*W_HALL蓝OUT0~VCC，W相霍尔（±1 mA）
4*V_HALL绿OUT0~VCC，V相霍尔（±1 mA）
5*SIGNAL GND黑IN信号地
6*BRAKE+白OUT刹车正极
7*BRAKE−棕OUT刹车负极
8*TH灰OUT温度检测模拟信号

总结与选型建议

  • 升级价值：61R 在重量减轻 20% 的前提下，将连续扭矩提升了近一倍，且空载电流更低，配合正弦波驱动，能显著改善电动轮椅的驾驶舒适性与续航能力。
  • 接口灵活性：两种连接器选项覆盖了不同客户的线束设计习惯，但需注意新旧型号的引脚定义与电压特性不能直接互换，替换时需重新校核控制器参数。

如需更详细的资料，包括电机性能曲线、尺寸图、环境等级等完整产品资料，请留言或邮件联系本站博主。
