观察断口形貌时划分的三个典型区域。它们分别对应裂纹产生、扩展和最终断裂的不同阶段。
断裂源区
•定义：裂纹最初产生并开始扩展的区域，是断裂的“起点”。
•位置：通常位于断口的边缘或内部缺陷处（如应力集中点、夹杂物、表面划伤）。
•宏观特征：区域较小、较平整，可能呈放射状或“人字纹”的收敛点。
•微观特征：可能是解理台阶、疲劳辉纹（疲劳断裂）或韧窝（韧性断裂）的起始点。
•分析意义：找到源区是分析断裂原因的关键，可以追溯导致断裂的初始缺陷或应力状态。
瞬断区（快速断裂区）
•定义：裂纹失稳后发生快速、不稳定扩展直至完全断裂的区域。
•位置：位于断裂过程的最后阶段，通常在断口的另一侧，与源区相对。
•宏观特征：断面粗糙，可能呈现放射状条纹（脆性材料）或倾斜的剪切唇（韧性材料）。
•微观特征：形貌复杂，可能是解理面、撕裂棱或韧窝的快速扩展形态。
•分析意义：反映了材料在最终断裂时的抗断能力和断裂模式（脆性或韧性）。
韧性断裂区
•定义：材料在断裂前发生明显塑性变形所形成的区域。
•位置：可能遍布整个断口（如纯韧性断裂），或集中在瞬断区的边缘形成“剪切唇”。
•宏观特征：断面呈暗灰色、纤维状，边缘有45°斜面的剪切唇。
•微观特征：典型的“韧窝”结构，即微孔洞形核、长大和连接留下的凹坑。
•分析意义：是材料韧性好、能吸收较多能量的直接证据。其大小和分布反映了材料的塑性。
在一个混合型断口上，这三个区域通常按以下顺序排列：
断裂源区 → 扩展区（可能包含疲劳区等） → 瞬断区（其边缘或内部包含韧性断裂区/剪切唇）
或者断口特征是 断裂源区 → 大面积瞬断区 → 中心少量韧性区
如果断口绝大部分面积粗糙、呈放射状，且源区直接连接大面积粗糙区 → 指向过载瞬间断裂。
如果断口绝大部分面积相对平整、光滑，仅在一侧有一小块粗糙区 → 强烈指向疲劳断裂。

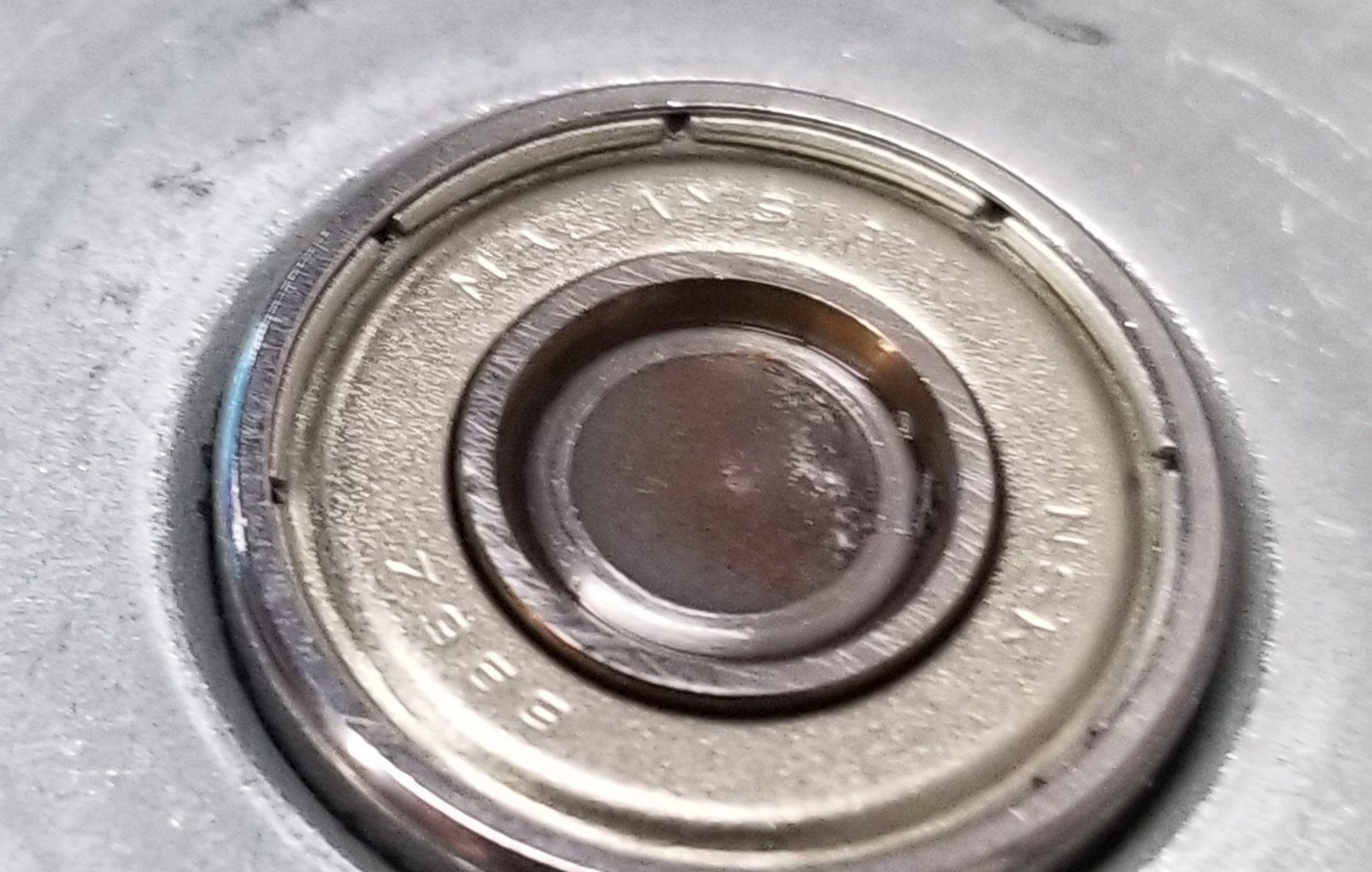

图例：
- 大面积的瞬断区：这表明裂纹一旦萌生，便以极高的速度失稳扩展，材料来不及发生大范围的塑性变形。这是冲击或高应力快速加载的典型特征。
- 韧性区被压缩在中心且很小：微小的中心纤维区（韧性区）仅代表了在最终断裂的瞬间，剩余截面因无法承受载荷而发生快速剪切分离的区域。它面积很小，说明整体塑性变形能力发挥得非常有限。
高度指向一次性的、较大的过载外力导致的快速脆性断裂。
