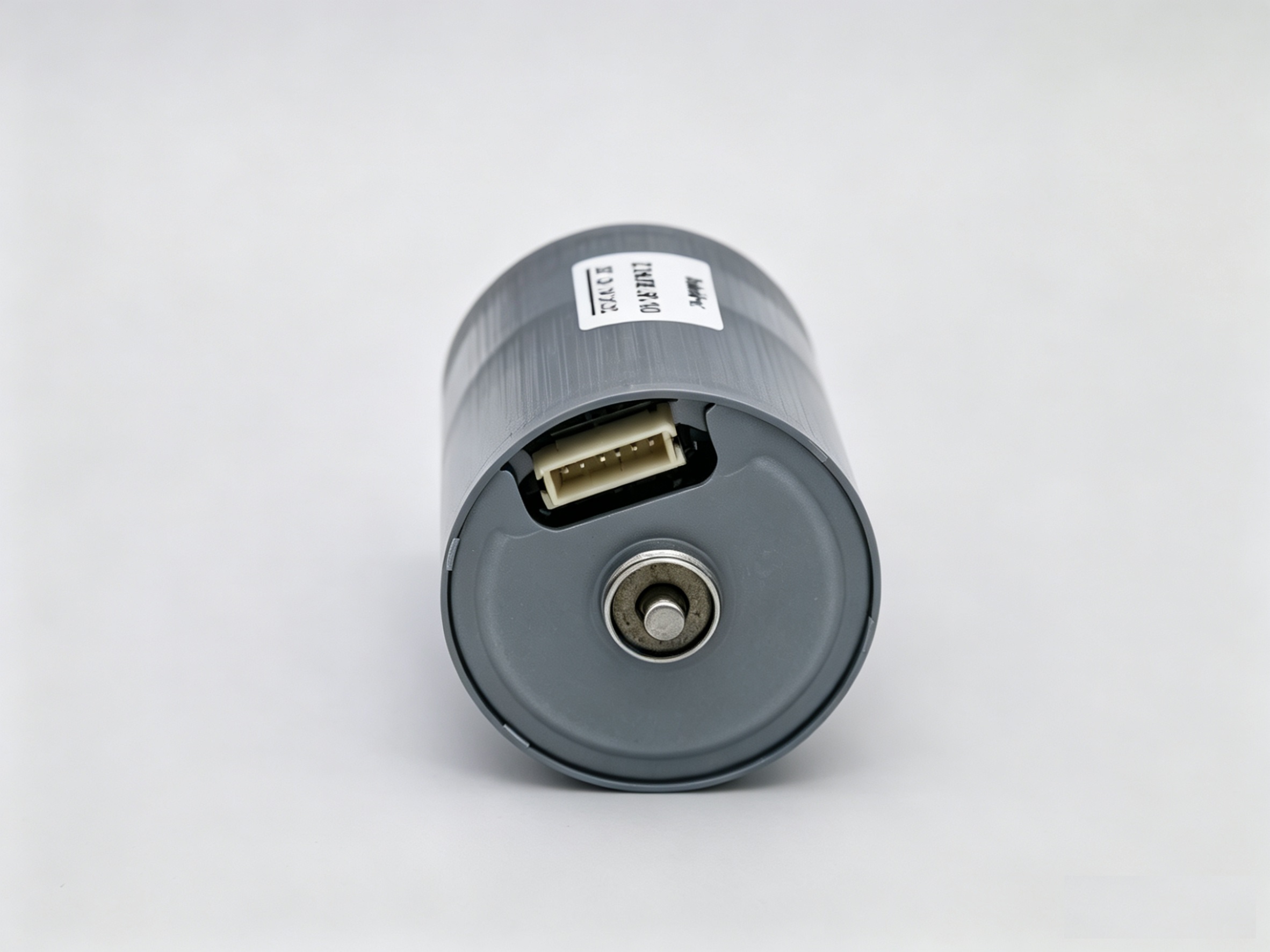

NIDEC 22H系列的直流无刷电机，特性：
- 顺时针旋转（可选逆时针）
- 信号功能可用
- 堵转保护
- 低惯量
- 低噪音运行
- 紧凑型外壳 ∅35.8 *40mm
- 输出功率 <15W
- 带刹车功能
- 电机内置驱动电路
（电机电气特性与外形尺寸请见下载文档）
NIDEC 22H系列的直流无刷电机对应的标准型号为：
12V标准款型号：22H220E031

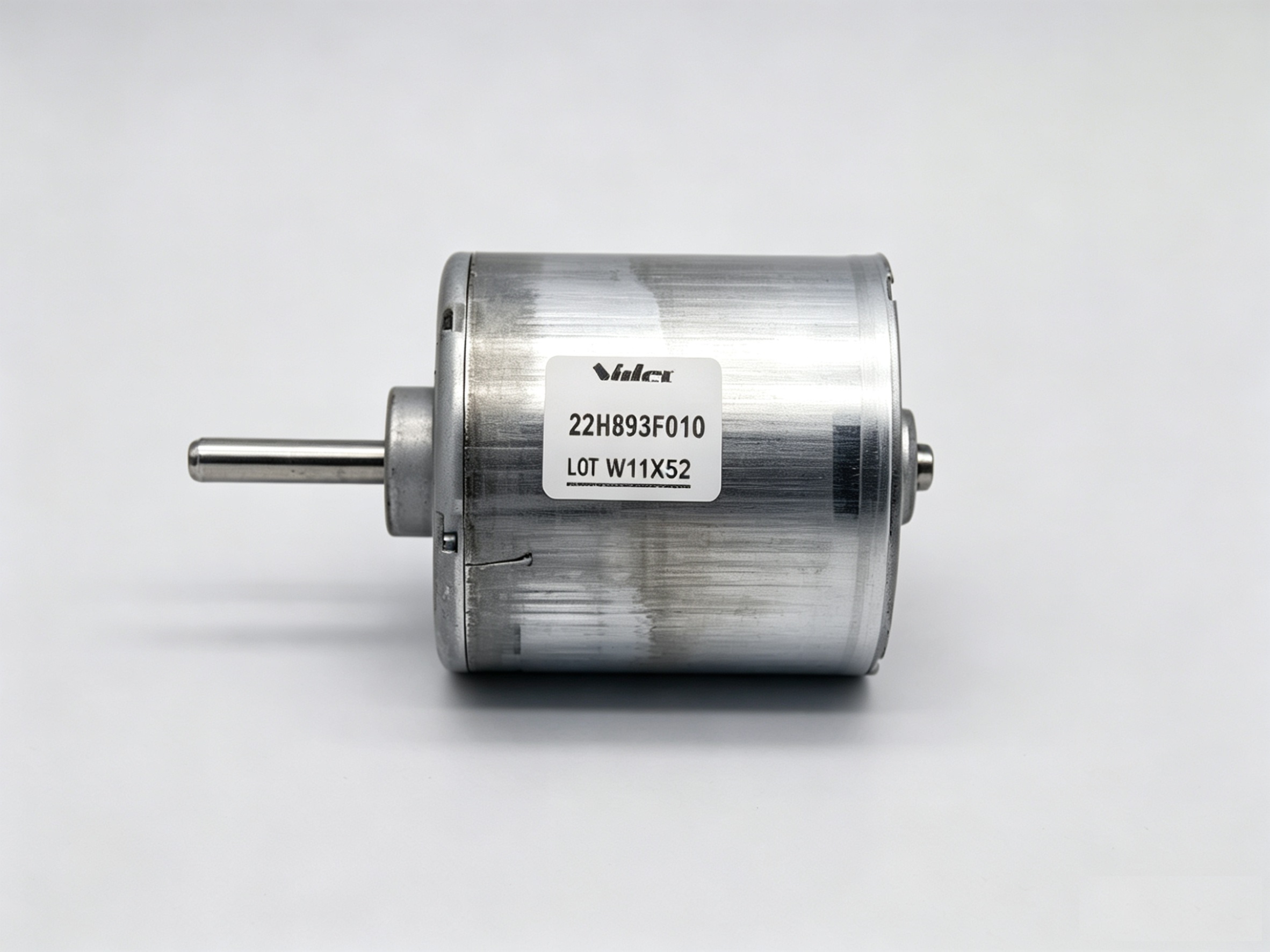

24V标准款型号：22H893F010 （∅4mm轴径），22H704J050（∅3.17mm轴径）
在直流无刷电机的控制系统中，一个看似简单的FG信号，往往是实现精准操控的关键。本文将以尼得科22H系列电机为例，解析FG信号的核心作用，并探讨如何用它解锁电机的高级应用。
FG信号：从转速脉冲到控制核心
FG（频率发生器）信号本质是电机速度的实时反馈。以22H系列电机为例，其轴每旋转一整圈，FG端口便会输出6个脉冲。通过测量这些脉冲的频率，我们便能准确掌握电机的实时转速。
这个信号的价值远不止于“读取转速”。更重要的是，它能构成速度闭环控制的基石。通过将FG信号反馈给控制器（如PLC、单片机），系统可以持续比较“实际转速”与“设定转速”，并动态调整PWM占空比或驱动电流，从而在从数十转到最高转速的宽广范围内，实现稳定、精确的运行，有效抵消负载与电压波动的影响。
解决常见痛点：提升低速扭矩
许多用户在通过PWM调低电机转速时会发现，电机在低速下显得“有气无力”，输出扭矩大幅下降。这是因为单纯的PWM调速是通过降低平均电压来实现降速，不可避免地削弱了电机的驱动能力。
此时，引入FG信号进行闭环控制，正是解决问题的关键。系统通过FG信号实时监控真实转速，一旦发现因负载增加导致转速下跌，便会自动补偿控制信号（如提升有效电压），从而在低速区间也能维持充足的扭矩输出。
拓展可能：FG信号的五大智能应用
除了核心的闭环稳速，巧妙运用FG信号的脉冲特性，还能衍生出一系列提升系统性能和智能度的应用：
- 精准同步与跟随 主从同步：将主电机的FG信号作为从电机的速度基准，可实现多电机的精确同步运转。 比例同步：通过对主FG信号进行比例分频或倍频，能轻松实现固定速比（如2:1）的协同工作。
- 实时监测与计数 转速可视化与报警：将FG信号接入显示器或上位机，可实现转速的数字显示、数据记录及超速/低速报警。 简易长度/圈数计量：对FG脉冲计数，可估算累计旋转圈数，用于卷绕、送料等场合的简单定位或定量控制。
- 系统诊断与安全防护 堵转与失速保护：若在驱动信号有效时，FG信号长时间消失，可立即判断电机堵转，触发停机保护，防止设备损坏。 负载突变感知：FG频率的非指令性突然下降，可提示负载出现意外增加，为系统预警或调整提供依据。
- 经济型运动控制集成 在精度要求并非极端的场合，FG信号可作为增量式编码器的低成本替代方案，为运动控制器提供速度反馈，构建性价比高的简易运动控制系统。
总结而言，FG信号如同电机的“脉搏”，将物理旋转转化为数字世界的语言。它的核心价值在于通过闭环控制实现精准、稳定的运行，并在此基础上，延伸出同步、监测、诊断等一系列智能化功能。充分理解和利用FG信号，是优化电机控制系统、提升设备性能与可靠性的高效途径。
