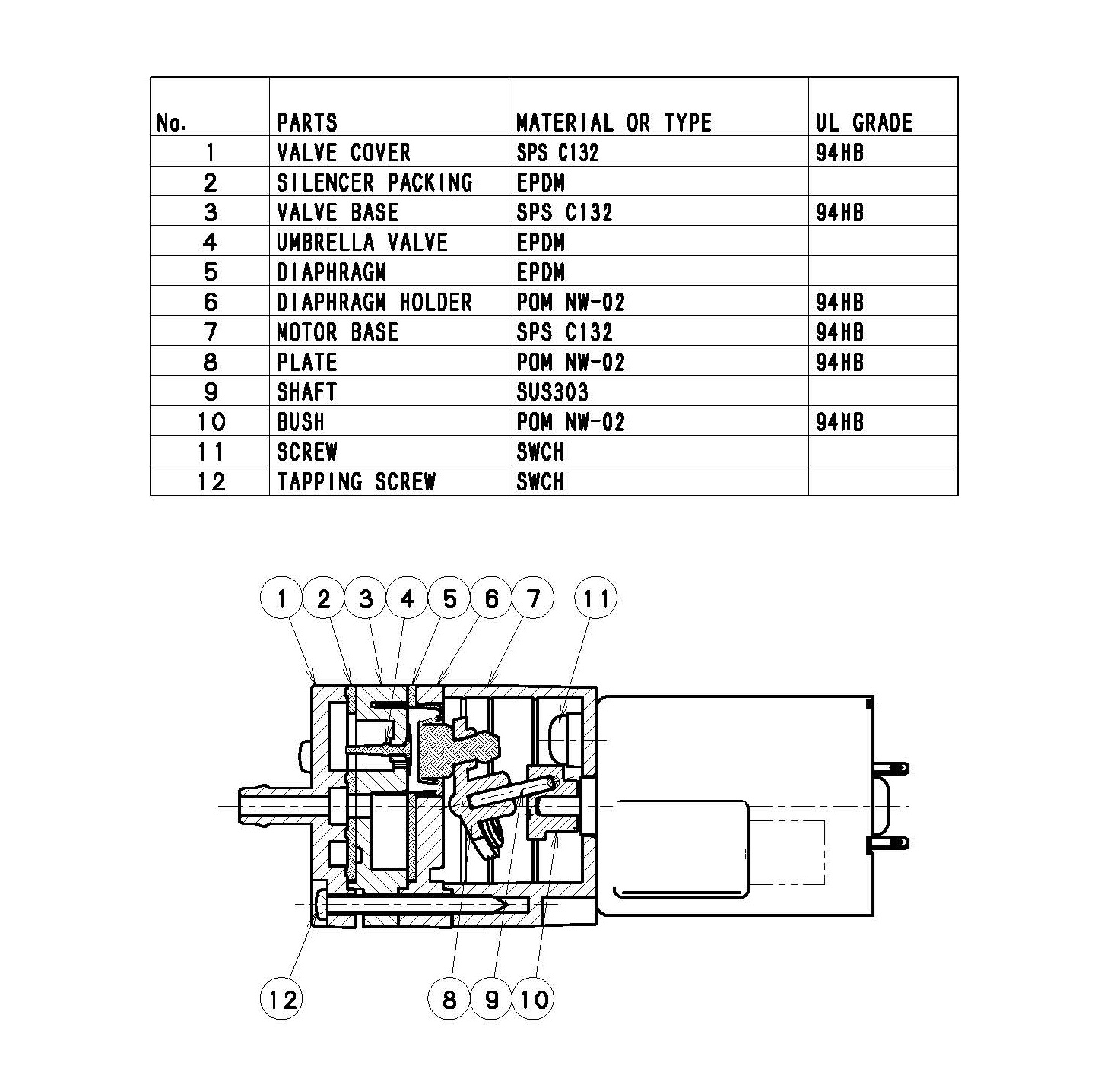

NIDEC隔膜泵泵头的物料清单（BOM）及材质说明归纳如下，主要涵盖了结构支撑、流体控制、密封以及传动四个核心部分：

与输送介质有接触的部分，对应序号有：1阀盖、2密封垫、3阀座、4伞阀、5隔膜片。

与输送介质不接触的部分，对应序号有：6隔膜片固定架、7电机固定座、8固定板、9轴、10轴套、11螺丝、12自攻螺丝


1. 核心结构件（耐热与强度）

  • 材质：SPS C132（对应序号 1阀盖、3阀座、7电机底座）
  • 特点：SPS（聚苯硫醚改性）具有优异的耐高温和机械强度。UL 94HB​ 是基本阻燃等级。
  • 作用：作为泵体的主骨架，保证在高温液体环境下的结构稳定性。

2. 流体控制组件（橡胶弹性体）

  • 材质：EPDM（三元乙丙橡胶）（对应序号 4伞阀、5隔膜片、2消音器密封垫）
  • 特点：耐老化、耐水及弱酸碱腐蚀，弹性极佳。
  • 作用：负责单向阀的启闭（伞阀）以及液体的吸入与排出（隔膜片），并利用橡胶的弹性实现密封。

3. 精密传动组件（耐磨自润滑）

  • 材质：POM NW-02（聚甲醛）（对应序号 6隔膜片固定架、8固定板、10轴套）
  • 特点：具有高刚性、低摩擦系数和极佳的耐磨性，免维护。
  • 作用：作为内部的滑动轴承和固定支架，确保电机轴在往复运动中的精度和平稳性。

4. 金属部件（核心传动轴）

  • 材质：SUS303（不锈钢）（对应序号 9 轴）
  • 特点：易切削加工，耐腐蚀。
  • 作用：连接电机与隔膜，将电机的旋转运动转化为隔膜的直线往复运动，是整个泵的动力核心。

5. 紧固件

  • 材质：SWCH（碳钢）（对应序号 11螺丝、12自攻螺丝）
  • 作用：用于各部件的机械紧固与装配。

总结：

该泵头的设计采用了“SPS（骨架）+ POM（传动）+ EPDM（流体/密封）”的经典工程塑料组合，辅以防锈不锈钢轴和碳钢螺丝。这种搭配在保证耐高温、耐腐蚀性能的同时，实现了极低的运行噪音和长寿命免维护特性。
