编者的话：在产品设计过程中，电机方案的优劣往往直接决定了产品实现的难易程度、最终的运行性能以及整体成本。一个理想的电机不仅要在技术上满足控制精度、响应速度和效率的要求，还要在结构上兼顾紧凑性、可靠性和经济性。编者希望通过本文的分享，帮助广大工程师和产品开发者根据不同实际使用场合，深入了解并接纳这款新一代紧凑型定位控制的直流无刷电机——它凭借无传感器位置控制、基板一体式集成、宽速域静音运行等独特优势，正成为替代传统步进电机与伺服系统的理想选择，助力您的产品在小型化、低噪音和高性价比之间取得完美平衡。
适用场合包括：
- 风机、水泵等设备：对瞬间启停和快速响应（高动态性能）要求不高，但对转速的稳态精度要求较高。此类场合主要需要解决负载波动对电机转速的干扰。
- 传送带、简单物料输送：需要稳定的速度控制，位置精度要求一般为中等或偏低。在此类应用中，使用价格高昂的伺服电机反而会造成不必要的浪费。
- 搅拌类设备：需要实现从低速（每分钟几转或几十转）到高速（每分钟5000转）的全程稳定速度控制。主要解决了电机在低速时力矩不足的问题。
- 蠕动泵、注射泵、计量泵等：要求集成度高、电机尺寸小、效率高且发热低。本电机兼具低速与高速的可控能力，一体式设计无需额外增加驱动电路，作为直流电机效率高、发热低，优势明显。
NIDEC 40W 无传感器位置控制电机（SP系列）
一、颠覆性技术：无传感器位置控制
- 核心原理：在不依赖霍尔元件、编码器或磁阻传感器的前提下，通过检测电机内部的电气特征实现转子位置的精确估算。
- 控制方式：像步进电机一样接收脉冲信号来控制位置，但具备伺服电机的闭环特性，动态响应更快、更平滑。
- 控制精度：1脉冲=0.9°，达到与HB步进电机同等的定位精度，同时避免了步进电机失步、共振等问题。
总结：既有步进的简易控制，又有伺服的稳定可靠。

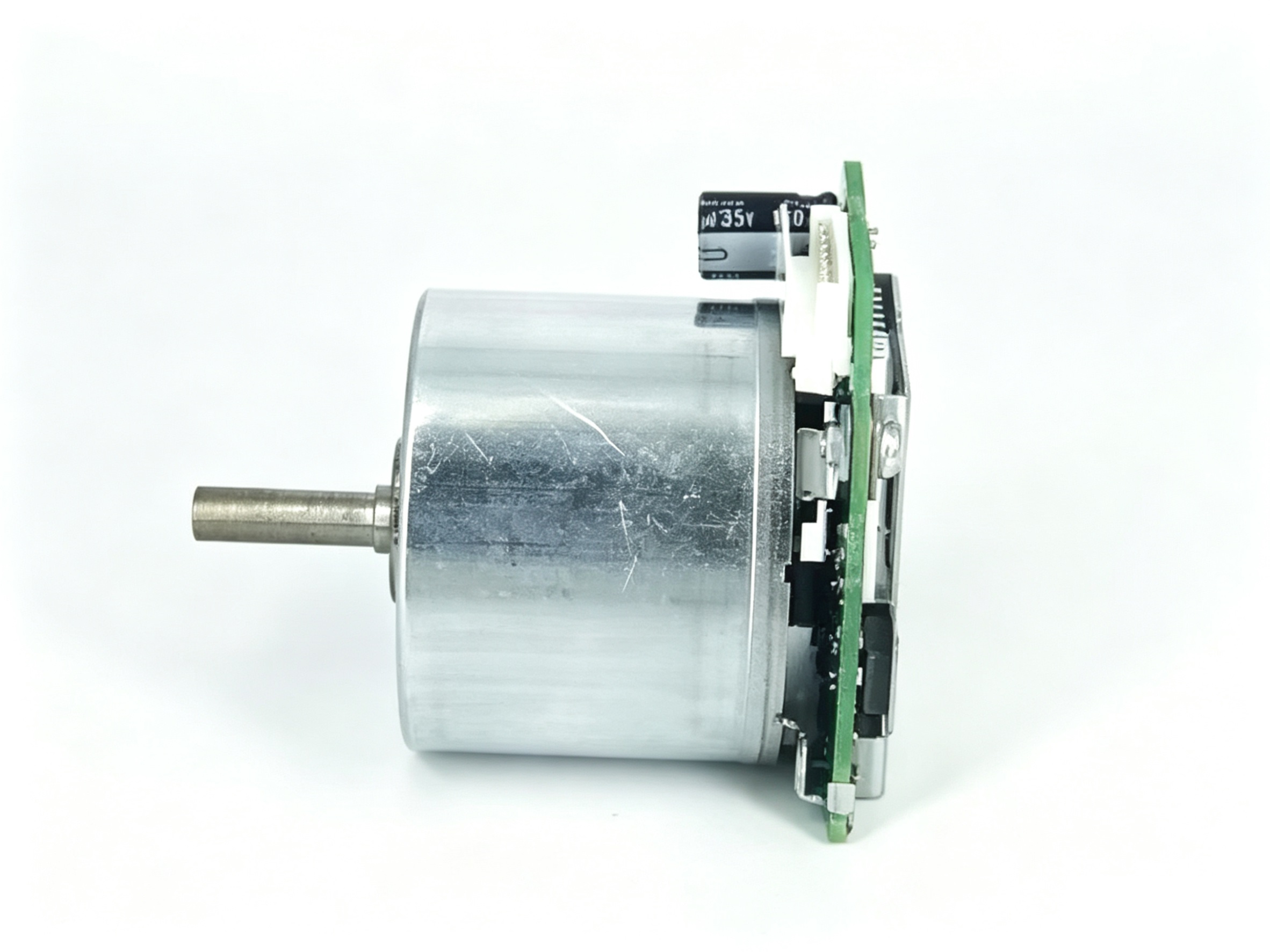

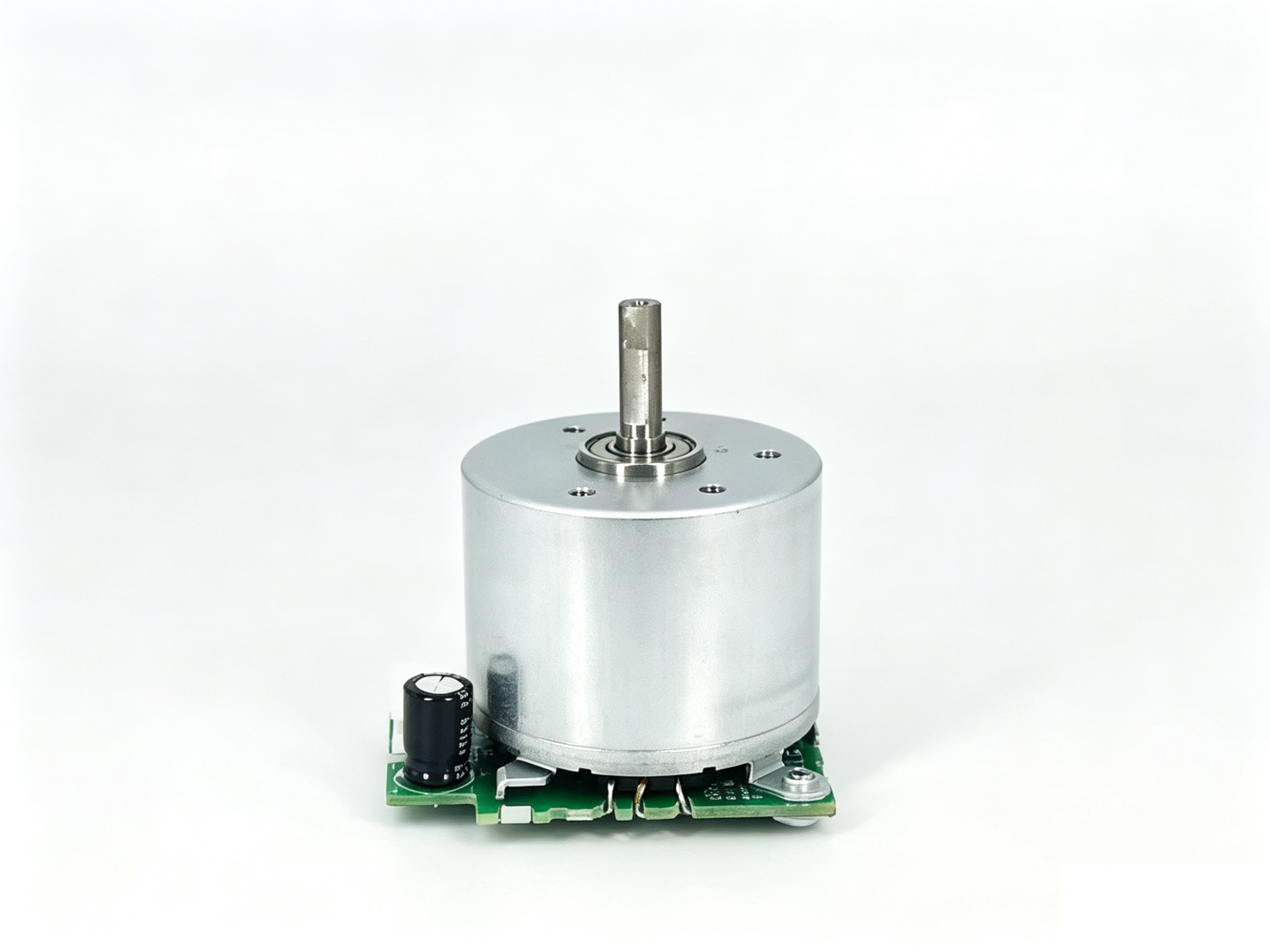

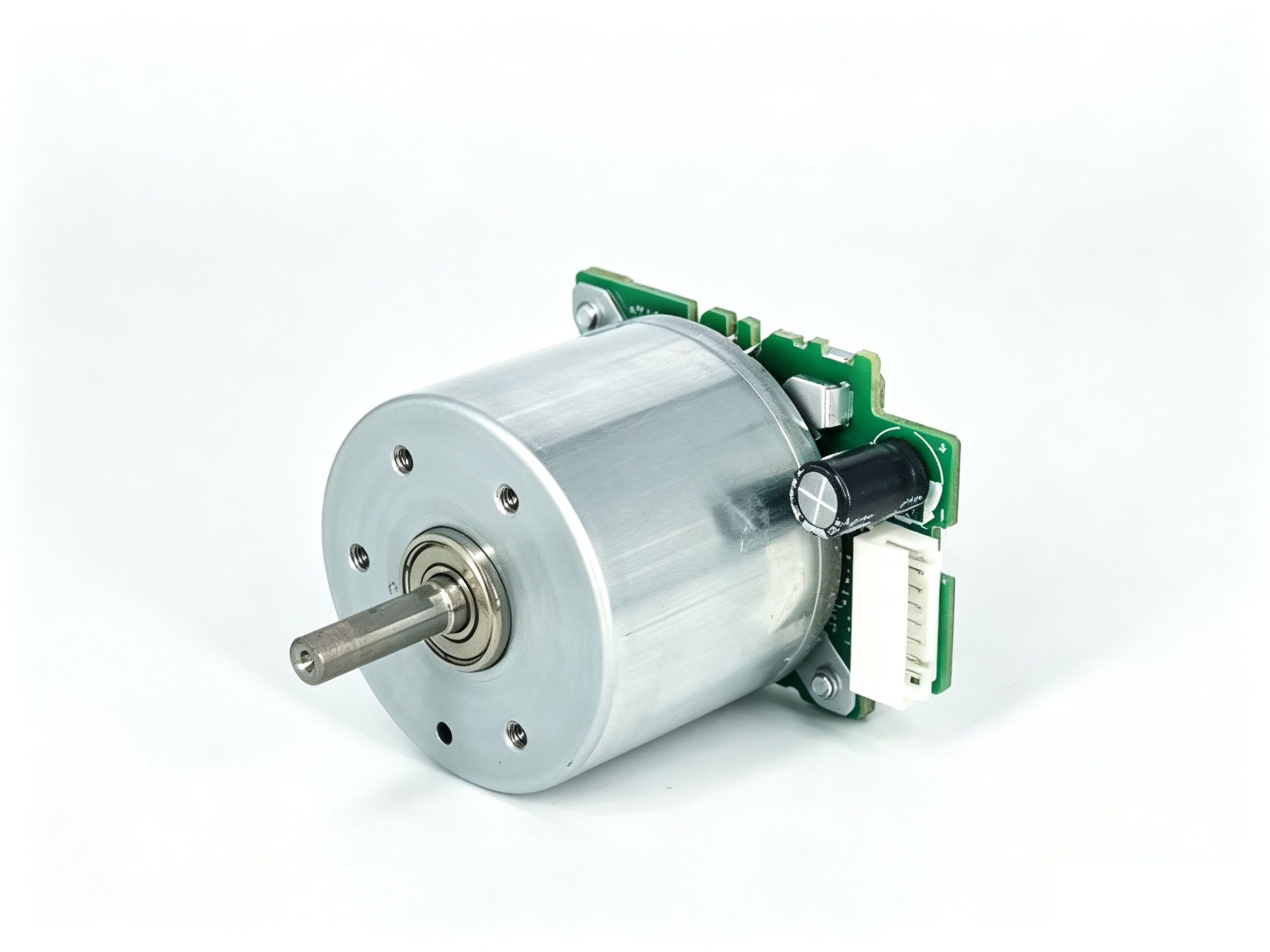

二、极致集成：基板一体式设计
- 高度集成：电机本体与驱动电路合二为一，无需外置驱动板、接线端子或额外控制器。
- 体积优势：整机尺寸仅 Φ43 × 43.4 mm，功率却达到 70W，在同功率段下实现了业界领先的小型化。
- 轻量化：大幅减少零部件数量，帮助终端设备减重、缩小体积，尤其适合对空间和重量有严格要求的场景（如协作机器人、医疗手持设备、精密仪器）。
总结：插电即用，省去驱动布线烦恼”
三、卓越性能参数
| 项目 | 参数 / 表现 |
|---|---|
| 额定功率 | 70W |
| 外形尺寸 | Φ43 × 43.4 mm |
| 供电电压 | DC 24V |
| 转速范围 | 0 ~ 5000 rpm（宽速域） |
| 扭矩特性 | 在0~5000rpm范围内保持平稳扭矩输出（详见扭矩曲线图） |
| 电机效率 | 在1000~4000rpm区间维持高效率，综合能效优于同级步进电机 |
| 连续工作区 | 提供连续绝热工作区域参考曲线，便于客户进行热设计与寿命评估 |
四、静音革命：消除步进电机剌耳噪音
- 痛点解决：传统步进电机在低速运行时会产生尖锐的高频噪音（通常来自电磁谐振）。
- 创新方案：将检测脉冲的载波频率从常规的 15kHz 提升至 18kHz。
- 效果：18kHz 已经超出人耳的听觉上限（约20kHz，实际多数成年人只能听到16kHz以下），因此人耳完全听不到该频率的噪音，实现真正的静音运行。
- 附加说明：低速时为了检测位置仍存在脉冲峰值，但频率升高后噪声能量被移出可听域，显著改善用户体验。
总结：让设备更安静
五、典型应用场景（推荐）
| 行业 | 应用举例 | 选用理由 |
|---|---|---|
| 自动化装配 | 小型搬运模组、抓取机构 | 无传感器+集成设计，节省空间与接线成本 |
| 医疗器械 | 输液泵、手术器械微动台 | 低噪音、高可靠性、无菌环境易清洁 |
| 办公设备 | 打印机、扫描仪、复印机 | 紧凑机身、静音运行、长寿命 |
| 机器人 | 轻型协作机器人关节 | 中等精度、无失步、可脉冲控制兼容原有系统 |
| 实验室仪器 | 微量泵、离心搅拌、自动进样器 | 精准定位、低振动、免维护 |
六、为什么放弃传统步进电机，选择SP系列？
| 对比项 | 传统步进电机 | NIDEC SP系列 |
|---|---|---|
| 传感器 | 需编码器或霍尔（增加成本与体积） | 无传感器，靠算法估算位置 |
| 驱动板 | 必须外置驱动器 | 内置基板，即插即用 |
| 噪音 | 低速有明显刺耳声 | 人耳不可闻（18kHz载波） |
| 体积 | 电机+驱动器占用空间大 | 一体化，Φ43×43.4mm |
| 控制精度 | 开环，易失步 | 闭环等效，与步进同精度 |
| 动态响应 | 慢，有低频振荡 | 快速平滑，无共振 |
七、结语
NIDEC SP系列无传感器位置控制电机，并非简单的“步进替代品”，而是融合了步进的易用性、伺服的高性能、无传感器的低成本与高可靠性的全新品类。它专为追求小型化、静音化、集成化的现代工业与消费电子而生。
如果您正在寻找一款：
✅ 不需要额外驱动器
✅ 不产生刺耳噪音
✅能实现很宽的调速范围，且保证低速时有稳定扭矩输出
✅ 比步进更高速、比伺服更便宜
✅ 能在狭小空间输出70W以内功率的可以定位电机
那么，这就是答案！
