超声波洁牙机用隔膜泵如何实现超低流量控制（二）

实现超声波洁牙机超低流量的方式

引言

超声波洁牙机通过高频振动去除牙结石与牙菌斑，其水流量控制直接影响洁牙效果与患者舒适度。随着临床需求的多样化，洁牙机需要在不同工况下实现从高速冲洗到极低流量滴注的连续可调。然而，无刷电机在超低转速下易出现扭矩不足、转速波动大甚至堵转的问题。本文借鉴闭环控制在无刷电机速度控制中的应用经验，提出三种不同控制策略，分别适用于中高速、低速及极低速场景，以实现超声波洁牙机的超低流量稳定输出。

1. 中高速场景：基于FG频率的闭环控制

在中高速运行区间，电机转速较高，反馈信号稳定，适合采用传统的闭环控制策略。

控制原理：
电机每转一圈输出若干个FG脉冲，MCU检测FG信号的频率，并与目标转速对应的频率进行比较。根据偏差实时调整PWM信号的占空比，使电机转速快速收敛至目标值。

适用条件：

·       流量需求较大，如冲洗、冷却阶段

·       电机运行在连续、稳定的中高转速区间

·       负载变化不剧烈

优缺点：

·       优点：响应快、控制精度高、实现简单

·       缺点：在极低速下FG频率过低，难以有效检测和响应

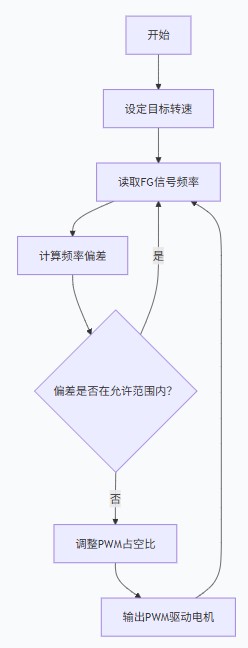

控制流程图：

2. 低速场景：基于FG脉冲宽度的闭环控制

当需要较低流量（如轻柔模式或儿童洁牙）时，电机转速下降，FG信号的频率变低，传统频率检测方法难以快速响应。此时可改用FG脉冲的高低电平时间作为反馈量。

控制原理：
MCU检测FG脉冲的高电平或低电平持续时间，该时间与电机转速成反比。通过比较实际电平时间与目标时间，调整PWM占空比。即使转速很低，仍可通过脉冲宽度获得足够的速度信息。

适用条件：

·       较低流量需求，电机运行在低速连续旋转状态

·       电机仍处于连续运行，未进入堵转临界区

优缺点：

·       优点：在低速下仍能实现闭环控制，避免转速波动

·       缺点：当转速进一步降低至接近堵转阈值时，脉冲宽度极大，控制响应延迟明显

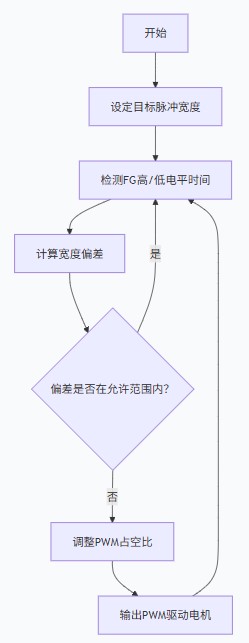

控制流程图：

3. 极低速场景：间歇运动开环控制

在需要极低流量（如滴注式湿润、药物冲洗）时，无刷电机若连续运行极易因扭矩不足而堵转。此时放弃闭环连续控制，改为间歇式开环控制策略。

控制原理：
电机以可靠的较低转速（如避免堵转的最低安全速度）运行一段短时间（如50ms），然后停止一段时间（如60ms），如此循环。平均流量 = 运行时间 / 周期 × 单次流量。理论上可通过调节占空比无限降低平均流速。

适用条件：

·       极低流量需求，允许流量不连续波动

·       电机无法在连续低速下稳定运行

·       系统对瞬时流量波动不敏感（如非连续喷射）

优缺点：

·       优点：简单可靠，避免堵转，可实现极低平均流量

·       缺点：流量输出为脉冲式，不适合需要连续稳定水流的场景

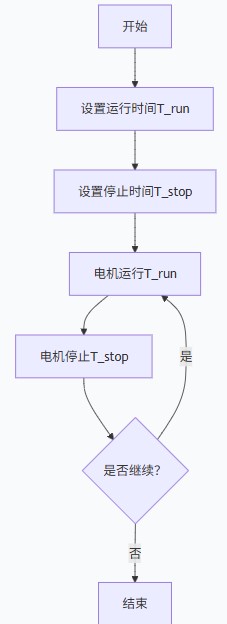

控制流程图：

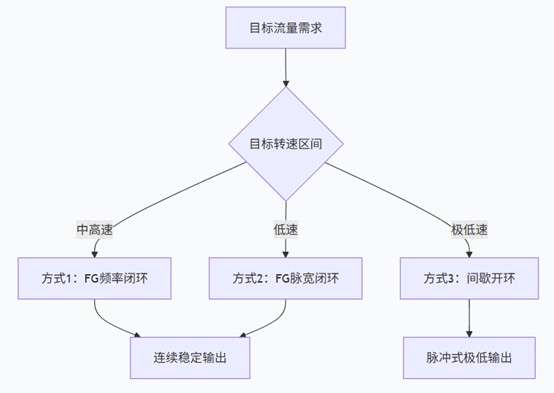

4. 控制策略总结与建议

5. 结论

超声波洁牙机对水流量的宽范围控制需求，要求驱动系统在不同速度区间采用不同的控制策略。中高速下采用FG频率闭环控制，保证响应与精度；低速下切换至FG脉宽闭环控制，维持稳定运行；极低速下采用间歇运动开环控制，避免堵转并实现极低平均流量。三种方式有机结合，可在保证系统可靠性的前提下，实现洁牙机从高速冲洗到极低滴注的连续、稳定控制，提升临床使用体验与治疗效果。
